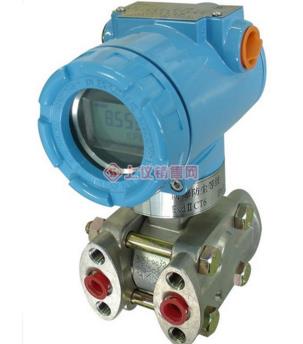

上海自動化儀表一廠3151HP6B22TM20B2IK高靜壓差壓變送器

文字：[大][中][小] 手機頁面二維碼 2018/3/13     瀏覽次數：
3151HP6B22TM20B2IK高靜壓差壓變送器通常一個變送器會標定兩個溫確段，其中一個溫度段是正常工作溫度，另外一個是溫度補償范圍，正常工作溫度范圍是指變送器在工作狀態下不被破壞的時候的溫度范圍，在超出溫度補償范圍時可能會達不到其應用的性能指標。

3151HP6B22TM20B2IK高靜壓差壓變送器

溫度補償范圍是一個比工作溫度范圍小的典型范圍。在這個范圍內工作變送器肯定會達到其應有的性能指標。溫度變從兩方面影響著其輸出，一是零點漂移，二是影響滿量程輸出。如：滿量程的+/-X%/℃，讀數的+/-X%/℃，在超出溫度范圍時滿量程的+/-X%，在溫度補償范圍內時讀數的+/-X%，如果沒有這些參數，會導至在使用中的不確定性。變送器輸出的變化到度是由壓力變化引起的，還是由溫度變化引起的。溫度影響是了解如何使用變送器時最復雜的一部分。

3151HP6B22TM20B2IK高靜壓差壓變送器mV、V、mA及頻率輸出數字輸出，選擇怎樣的輸出取決于多種因素，包括變送器與系統控制器或顯示器間的距離，是否存在“噪聲”或其他電子干擾信號，是否需要放大器，放大器的位置等。對于許多變送器和控制器間距離較短的OEM設備采用mA輸出的變送器最為經濟而有效的解決方法。

3151HP6B22TM20B2IK高靜壓差壓變送器如果需要將輸出信號放大，最好采用具有內置放大的變送器。對于遠距離傳輸或存在較強的電子干擾信號最好采用mA級輸出或頻率輸出。

如果在RFI或EMI指標很高的環境中除了要注意到要選擇mA或頻率輸出外還要考慮到特殊的保護或過濾器。



3151系列代碼 變送器選型代碼 選用項
測量類型  HP 高靜壓差壓變送器
推薦使用量程（kPa）
4

0-4～40

5

0-20～200

6

0-70～700

7

0-210～2100


輸出信號型式  A

4～20mA直流信號＋HART協議數字信號(單參數)

選用
 B

4～20mA直流信號＋HART協議數字信號(多參數)

 E

工業以太網協議的數字量信號


 F

FF基金會現場總線協議的數字量信號

 P

Profibus－PA協議的數字量信號

與測量介質接觸的部件材料  22

316L SST              傳感器隔離膜片、
316 SST                流程法蘭、泄放閥、選用接頭
氟碳橡膠               接液"O"形密封圈

選用
23

哈氏合金C-276       傳感器隔離膜片、
316 SST                流程法蘭、泄放閥、選用接頭
氟碳橡膠                接液"O"形密封圈

25

鉭材料                   傳感器隔離膜片
316SST                 流程法蘭、泄放閥、選用接頭
氟碳橡膠                接液"O"形密封圈

流程法蘭接頭型式  O

1/4－18 NPT 內螺紋

選用
 T

1/2－14 NPT 內螺紋

 S1

帶一個遠傳裝置（正壓側）

 S2

帶二個遠傳裝置

顯示器件型式  M20

指針顯示，0～100%線性刻度
（輸出4～20mA的變送器可選）

選用
 M7

LCD（液晶）顯示，可設置循環或固定顯示壓力、溫度、電流、百分比與測量工程量單位等多種模式。

 M28

OLED顯示，中文顯示界面
（回路增加壓降≤6.5V）
同時顯示壓力、溫度、電流、百分比與測量工程量單位。

 M30

LED數字顯示百分比量程
（4～20mA回路增加壓降≤3V）

 M32

LED數字顯示，可按需設定
（4～20mA回路增加壓降≤3V）

安裝支架型式  B1

彎支架管裝2″管

選用
B2

彎支架板裝

B3

平支架管裝2″管

防爆型式  d

ExdⅡCT6（隔爆型）

選用
i

ExiaⅡCT6（本安型）

抗電源干擾型式（本安防爆型不能用） k

安裝內置式電源隔離模塊

選用
引壓接頭  C12

一端為1/2-14NPT螺紋，另一端為外徑14mm,內徑6mm連接管，用于與其它管道焊接，兩端為可拆卸式螺紋連接
