上海自動化儀表一廠

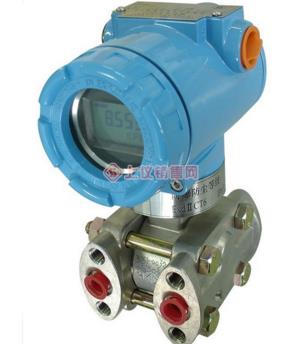

上海自動化儀表一廠3151DP8B22TM7B1K差壓變送器
3151DP8B22TM7B1K差壓變送器主要組態功能：零點遷移、量程、工程量單位、阻尼時間、超限報警輸、出4～20 mA電流標定、寫數據保護、輸出函數、出廠數據恢復
3151DP8B22TM7B1K差壓變送器接觸的介質溫度范圍：-40～85℃
3151DP8B22TM7B1K差壓變送器輸出信號：4～20 mA DC 壓力參數模擬信號與壓力、溫度數字信號，使用HART協議
3151DP8B22TM7B1K差壓變送器主要組態功能：零點遷移、量程、工程量單位、阻尼時間、超限報警輸、出4～20 mA電流標定、寫數據保護、輸出函數、出廠數據恢復
隔爆型：ExdⅡCT6 本質安全型：ExiaⅡCT6
外殼防護等級：IP67
精確度：0.075
凈重：4.5kg
外形尺寸：約86 x193x127毫米
|
3151DP系列代碼 |
變送器選型代碼 |
|||||||||
|
測量類型 |
差壓變送器 |
|||||||||
|
推薦使用量程（kPa） |
3 |
0-1～7.5 |
||||||||
|
4 |
0-4～40 |
|||||||||
|
5 |
0-20～200 |
|||||||||
|
6 |
0-70～700 |
|||||||||
|
7 |
0-210～2100 |
|||||||||
|
8 |
0-700～7000 |
|||||||||
|
輸出信號型式 |
A |
4～20mA直流信號＋HART協議數字信號(單參數) |
||||||||
|
B |
4～20mA直流信號＋HART協議數字信號(多參數) |
|||||||||
|
E |
工業以太網協議的數字量信號 |
|||||||||
|
F |
FF基金會現場總線協議的數字量信號 |
|||||||||
|
P |
Profibus－PA協議的數字量信號 |
|||||||||
|
與測量介質接觸的部件材料 |
22 |
316L SST 316 SST 氟碳橡膠 |
傳感器隔離膜片、 |
|||||||
|
23 |
哈氏合金C-276 316 SST 氟碳橡膠 |
傳感器隔離膜片、 |
||||||||
|
25 |
鉭材料 316SST 氟碳橡膠 |
傳感器隔離膜片 |
||||||||
|
流程法蘭接頭型式 |
O |
1/4－18 NPT 內螺紋 |
||||||||
|
T |
1/2－14 NPT 內螺紋 |
|||||||||
|
S1 |
帶一個遠傳裝置（正壓側） |
|||||||||
|
S2 |
帶一個遠傳裝置 |
|||||||||
|
顯示器件型式 |
M20 |
指針顯示，0～100%線性刻度 |
||||||||
|
M7 |
LCD（液晶）顯示，可設置循環或固定顯示壓力、溫度、電流、百分比與測量工程量單位等多種模式。 |
|||||||||
|
M28 |
OLED顯示，中文顯示界面 |
|||||||||
|
M30 |
LED數字顯示百分比量程 |
|||||||||
|
M32 |
LED數字顯示，可按需設定 |
|||||||||
|
安裝支架型式 |
B1 |
彎支架管裝2″管 |
||||||||
|
B2 |
彎支架板裝 |
|||||||||
|
B3 |
平支架管裝2″管 |
|||||||||
|
防爆型式 |
d |
ExdⅡCT6（隔爆型） |
||||||||
|
i |
ExiaⅡCT6（本安型） |
|||||||||
|
抗電源干擾型式（本安防爆型不能用） |
k |
安裝內置式電源隔離模塊 |
||||||||
|
引壓接頭 |
C12 |
一端為1/2-14NPT螺紋，另一端為外徑14mm,內徑6mm連接管，用于與其它管道焊接，兩端為可拆卸式螺紋連接。 |
||||||||
