上海自動化儀表一廠1151DP3E22M2B1D1差壓變送器
上海自動化儀表一廠1151DP3E22M2B1D1差壓變送器，有平法蘭和插入式法蘭；安裝法蘭有3＃和4＃、150＃(工作壓力為1.89Mpa)和300＃(工作壓力為4.95Mpa)四種組合可供組合可供用戶選用。接液材料除316不銹鋼之外，還有哈氏合金、蒙耐爾和鉭，可使用于腐蝕性介質中。

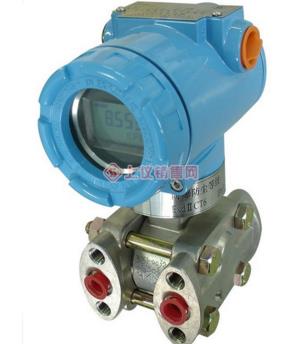

上海自動化儀表一廠1151DP3E22M2B1D1差壓變送器
采用金屬密封的δ室作為感測元件，使變送器消除機械方式傳遞力時抗沖擊和振動差的問題；消除外部應力和扭矩引起的誤差，保證變送器具有較高的穩定性能，同時減小靜壓(13.79Mpa～31.0Mpa)引起的誤差；由于各品種采用大致相同外型尺寸的δ室，使1151整個系列從測量0.12Mpa的微差壓型到測量41.37Mpa的壓力型，都具有大致相同的外型和重量。
1151型變送器設計精巧，具有防爆和全天候結構。安裝、使用和調校都很方便且簡單。接線端子和放大線路放置在上部的可密閉的電氣腔室中，且彼此相互隔開。所以現場接線時，放大器仍在密封狀態下工作。放大線路有反極性保護，防止由于接錯而損壞變送器。1151工作時的容積變化量小于0.16毫升，可防止被測介質液柱過大變化，因而可不需為補償容積變化量而增置冷凝器或液位筒。采用鉭、哈氏合金(Hastelloy)和蒙乃爾(Monel)合金等防腐性材料，以適應腐蝕性介質的測量。采用集成電路元件和接插式印制電路板，使得故障少，維修方便，減少了備品備件，降低了維修成本。
上海自動化儀表一廠1151DP3E22M2B1D1差壓變送器技術特點：
被測介質的壓力通過δ室的隔離膜片(LT和帶1199的DP/GP遠傳變送器則是被測壓力先經過一次隔離膜片和充滿硅油或氟油的全密封的毛細管系統再被傳到δ室的隔離膜片)和其中的灌充油傳到中心的測量膜片上。除AP型絕對壓力變送器，其測量膜片的另一側是絕對真空基準點外，其它品種的測量膜片的另一側不是大氣壓力，就是被測差壓的低壓側。測量膜片是一種預張緊的彈性元件，其位移與被測介質的壓力成正比，最大的位移只有0.10mm，測量膜片的位置由它兩側的電容固定極板檢測出來。測量膜片和兩電容固定極板的差動電容被放大電路線性地轉換成4～20mADC的二線制電流信號。
上海自動化儀表一廠1151DP3E22M2B1D1差壓變送器產品參數
|
1151GP型 |
壓力(表壓)變送器
|
|||||||
|
|
代號 |
測量范圍 |
|
|||||
|
3 |
0-1.24到0－7.46kPa |
|
||||||
|
4 |
0-6.22到0－37.29kPa |
|
||||||
|
5 |
0-31.08到0－186.45kPa |
|
||||||
|
6 |
0-117.21到0－689.48kPa |
|
||||||
|
7 |
0-0.34到0－2.07kPa |
|
||||||
|
8 |
0-1.17到0－6.89kPa |
|
||||||
|
9 |
0-3.45到0－20.68kPa |
|
||||||
|
0 |
0-6.89到0－41.37kPa |
|
||||||
|
|
代號 |
輸??出 |
||||||
|
E |
4～20mA?DC阻尼可調 |
|||||||
|
S |
4～20mA?DC?1151智能型電路 |
|||||||
|
M |
1～5V?DC低功耗電路 |
|||||||
|
|
代號 |
結構材料 |
||||||
|
壓力容室和接頭 |
泄放閥 |
隔離膜片 |
填充液 |
|||||
|
12 |
碳鋼鍍鎘 |
316SST |
316L?SST |
硅油
|
||||
|
13 |
碳鋼鍍鎘 |
哈氏合金C |
哈氏合金C－276 |
|||||
|
14 |
碳鋼鍍鎘 |
蒙耐爾合金 |
蒙耐爾合金 |
|||||
|
15 |
碳鋼鍍鎘 |
316SST |
鉭 |
|||||
|
22 |
316SST |
316SST |
316L?SST |
|||||
|
23 |
316SST |
316SST |
哈氏合金C－276 |
|||||
|
24 |
316SST |
316SST |
蒙耐爾合金 |
|||||
|
25 |
316SST |
316SST |
鉭 |
|||||
|
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C－276 |
|||||
|
35 |
哈氏合金C |
哈氏合金C |
鉭 |
|||||
|
44 |
蒙耐爾合金 |
蒙耐爾合金 |
蒙耐爾合金 |
|||||
|
|
代號 |
選?用?項?目 |
||||||
|
M1 |
線性根指示表，0～100%刻度 |
|||||||
|
B1 |
彎支架管裝(?51 mm管子) |
|||||||
|
B2 |
彎支架板裝 |
|||||||
|
B3 |
平支架管裝(?51 mm管子) |
|||||||
|
D1 |
泄放閥在壓力容室側上部 |
|||||||
|
D2 |
泄放閥在壓力容室側下部 |
|||||||
|
1151GP?6?? E? 12??M、B、D???變送器完整型號 |
||||||||
