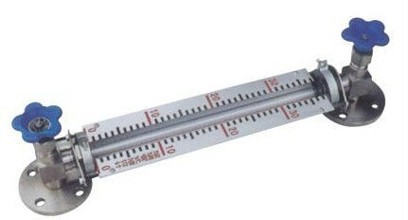

□ HG5 型玻璃板液位計概述
HG5型玻璃板液位計是按原化工部HG5-1364~1370-80標準生產的適用于直接指示各種塔、罐、槽、箱等容器內介質液位。
在儀表上下閥門內裝有安全鋼球，當玻璃意外破損時，鋼球能在容器內壓力的
作用下，自動關閉液流通道，以防止液位繼續外流。
□ HG5 型玻璃板液位計特點
●直讀式、讀數精確、可靠
●結構簡單、維修方便
●使用安全、耐用
□ HG5 型玻璃板液位計結構原理
根據連通器原理，將容器內介質液體引至外部玻璃板液位計內，通過透明玻璃直接顯示容器內液位實際高度。
儀表閥桿密封填料采用柔性石墨壓環，密封性能可靠。
□ HG5 型玻璃板液位計主要技術指標 □ 外形尺寸
測量范圍（安裝中心距L）：300、500、800、1100、1400、1700mm。
工作壓力：2.5、4.0、6.3MPa、0.6MPa（用于R型）
材質：碳鋼、不銹鋼
工作溫度：-20~+200℃
鋼球自動關閉壓力：≥0.2MPa
伴蒸汽壓力：≤0.6MPa 蒸汽夾套接頭：G1/2″外螺紋
□型號規格
□液面計規定標記
|
名稱
|
型號
|
規格
|
標準號
|
備注
|
|
液面計
|
A（B）T25-I，
A（B）T25-II，
A（B）T25-Iz，
A（B）T25-IIz
|
L=500、800、1100、1400、1700、2000
|
HG5-1364-80
|
①突面法蘭（A）按HG20592-97
②凸面法蘭（B）按HG20592-97 DN20， PN2.5MPa
③工作壓力：2.5MPa
|
|
液面計
|
BT64-I，
BT64-II，
BT64-Iz，BT64-IIz
|
L=500、800、1100、1400、1700
|
HG5-1365-80
|
① 凸面法蘭（B）按HG20592-97 DN20，PN6.3MPa
② 工作壓力：6.3MPa
|
|
液面計
|
BT40-I，
BT40-II，
BT40-Iz，BT40-IIz
|
L=500、800、1100、1400、1700、2000
|
HG5-1366-80
|
③ 凸面法蘭（B）按HG20592-97 DN20，PN4.0MPa
④ 工作壓力：4.0MPa
|
|
液面計
|
R6-III
|
304
|
HG5-1367-80
|
工作壓力：0.6MPa
|
|
液面計
|
R6-I
R6-II
|
304
|
HG5-1368-80
|
|
|
液面計
|
R-III
|
304
|
HG5-1369-80
|
|
液面計
|
R-I
R-II
|
304
|
HG5-1370-80
|
□ 標記示例
透光式玻璃板液面計
平面法蘭，工作壓力2.5MPa
材質：不銹鋼，帶伴熱夾套
測量范圍：800mm
標志：AT25-II Z/L=800mm HG5-1364-80
□訂貨須知
●型號規格 ●測量范圍 ●工作壓力、溫度 ●材質 ●特殊要求協商 ●是否配套供應容器上法蘭、螺栓、螺母、閥門及密封墊圈等配件
|
