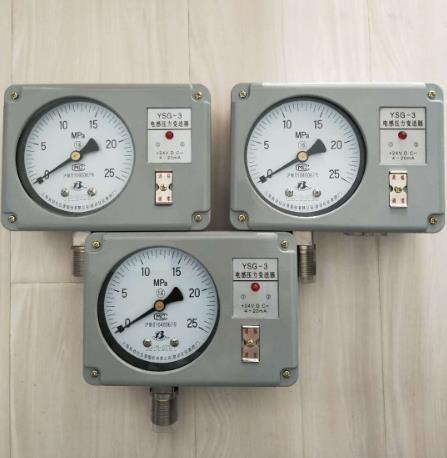

YSG系列電感式壓力變送器（上海自動化儀表四廠）
YSG系列電感式壓力變送器（上海自動化儀表四廠）主要適用于工業生產過程和測量系統中用以測量各種非結晶和非凝固性的對鋼或鐵及其合金不起腐蝕作用的流全介質的壓力或負壓。
上海自動化儀表股份有限公司（由上儀獨家承辦）
上海自動化儀表一廠
上海自動化儀表三廠
上海自動化儀表四廠（白云牌）
手機：13761413968 傳真：021-56130306
電話：021-31604228
www.shzdhyb4ch。。ｃｏｍ
聯系人：銷售部 網址;www.shhziyi。。ｃｏｍ
www.shhziyi4c。。ｃｏｍ
郵箱：3468209409@qq.com
融 合 有 道 心 境 致 遠
YSG系列壓力變送器為電感壓力（微壓）變送順，主要適用于工業生產過程和測量系統中用以測量各種非結晶和非凝固性的對鋼或鐵及其合金不起腐蝕作用的流全介質的壓力或負壓。本儀表既能將被測介質的壓力值轉換成標準直流的電流信號，以便于較長距離傳送測量值，而最終能在中央控制室中與二次儀表進行配套，以實現生產過程的自動檢測與控制，又具有機械式指針直接示壓力值的特點，以便于現場工藝檢查和調校。
□ YSG系列壓力變送器主要技術指標
精度度等級：1.6
|
型號及名稱 |
YSG-2 壓力變送器 |
YSG-02 壓力變送器 |
YSG-3 壓力變送器 |
YSG-03 壓力變送器 |
YSG-4 壓力變送器 |
YSG-04 壓力變送器 |
|
工作電壓 |
AC 220V |
DC 24V |
AC 220V |
|||
|
輸出信號 |
DC 0-10mA |
DC 4-20mA |
DC 0-20mA |
|||
|
負戴電阻 |
≤1.5KΩ |
≤350KΩ |
≤50KΩ |
|||
|
接線端子 |
① ② ③ ④ ⑤ +輸出 – 220V 接地 |
① ② +輸出 一 二線制 |
① ② ③ ④ ⑤ +輸出 – 220V 接地 |
|||
|
重量 |
1.0kg |
1.3kg |
1.0kg |
1.3kg |
1.0kg |
1.3kg |
|
配套二次儀表 |
XMY-20壓力數字顯示儀 |
XMY-30壓力數字顯示儀 |
XMY-30壓力數字顯示儀 |
|||
|
（本廠生產） |
XMY-22壓力數字顯示控制儀 |
XMY-32壓力數字顯示控制儀 |
XMY-32壓力數字顯示控制儀 |
|||
YSG系列壓力變送器使用環境條件：-10-55℃，相對溫度不在于85%
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.75%/10℃。
|
型號 |
YSG-2、3、4壓力變送器 |
YSG-02、03、04壓力變送器 |
|||
|
測
溫
范
圍 |
0-0.06 0-0.1 0-0.16 0-0.25 0-0.4 0-0.6 0-1 0-1.6 0-2.5 0-4 0-6 0-10 0-16 0-25 0-40 0-60 |
-0.1-0
0.1-0.06 0.1-0.15 -0.1-0.3 -0.1-0.5 -0.1-0.9 -0.1-1.5 -0.1-2.4 |
0-250 0-400 0-600 0-1000 0-1600 0-2500 0-4000 0-6000 0-10000 0-16000 0-25000 0-40000 |
-250-0 -400-0 -600-0 -1000-0 -1600-0 -2500-0 -4000-0 -6000-0 -10000-0 -16000-0 -25000-0 -40000-0 |
-120-+120 -200-+200 -300-+300 -500-+500 -800-+800 -1200-+1200 -2000-+2000 -3000-+3000 -5000-+5000 -8000-+8000 -12000-+12000 -20000-+20000 |
|
Mpa |
(Pa) |
||||
□ YSG系列壓力變送器結構原理
儀表由兩部分組成：一是機械式指針指示壓力表，另一是變換部及電子放大器。前者由測量系統傳動指示部分和外殼部分組成。儀表的外殼為防濺型結色，具有較好的密封性，故能保護內部機色免受機械損傷和污穢侵入。后者括拉移----------電感變換器及電子放大器。放大器部件用室溫硫化硅橡膠浸涂表面，故具有較好的耐腐蝕性及搞潮性能。
