上海自動化儀表四廠

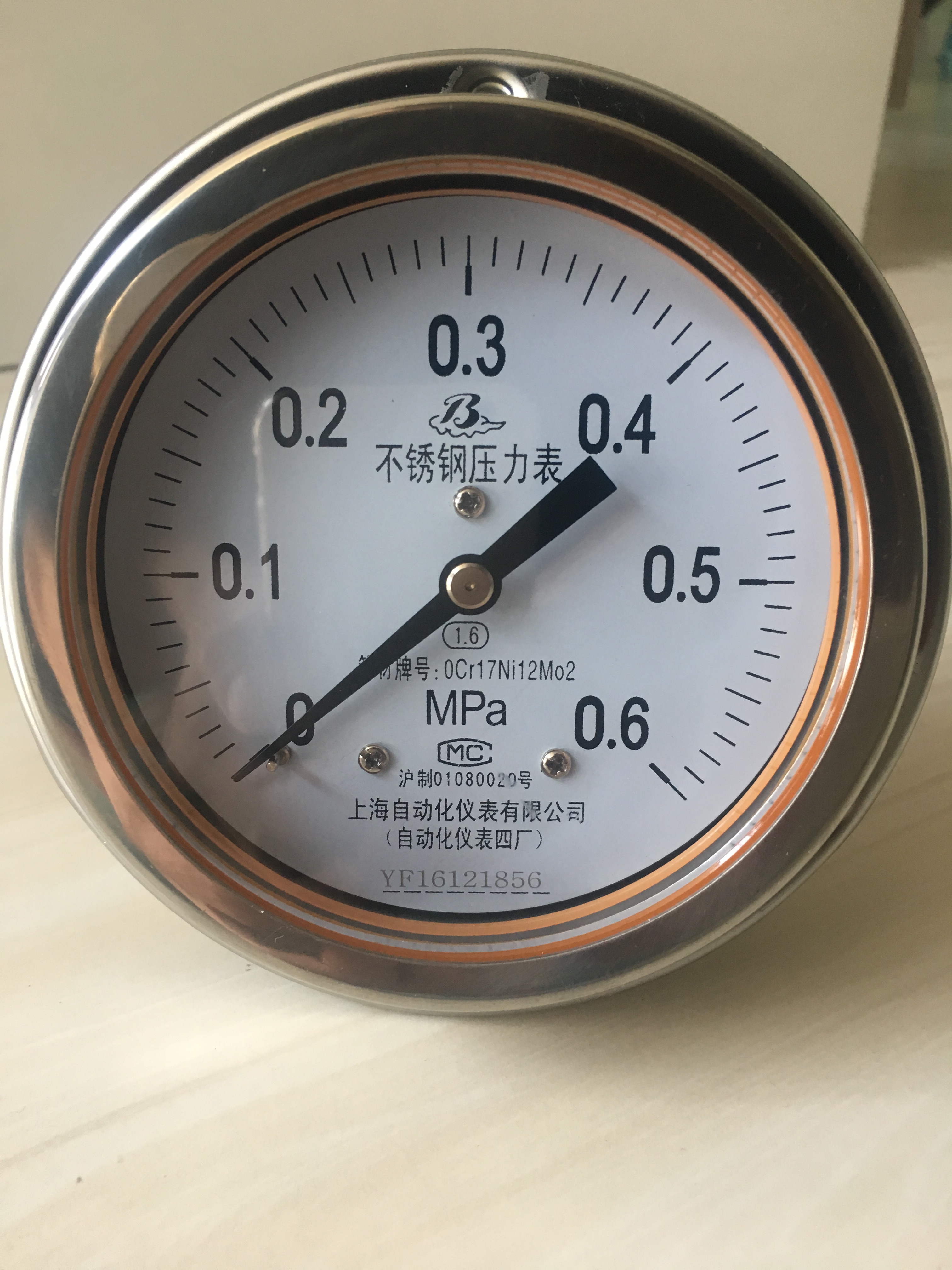

Y-153B-F不銹鋼壓力表
Y-153B-F不銹鋼壓力表的零件采用耐腐蝕的不銹鋼及耐腐蝕的合金材料制成，使儀表具有良好的耐腐蝕性能，和抗振要求交高的工藝流程中測量各種流體介質的壓力可廣泛應用于石油、化工、礦山、機械、電力及食品行業。
Y-153B-F不銹鋼壓力表
的詳細介紹
該系列壓力表的零件采用耐腐蝕的不銹鋼及耐腐蝕的合金材料制成，使儀表具有良好的耐腐蝕性能，和抗振要求交高的工藝流程中測量各種流體介質的壓力可廣泛應用于石油、化工、礦山、機械、電力及食品行業。直接測量不結晶體，有腐蝕性的氣體、液體的壓力。
Y-153B-F不銹鋼壓力表結構原理:
儀表由導壓系統（包括接頭、彈簧管、限流螺釘?shù)龋?、齒輪傳動機構、示數裝置（指針與度盤）和外殼（包括表殼、表蓋、表玻璃等）所組成。外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。對于在外殼內充液（一般為硅油或甘油）的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。
技術參數:
公稱直徑：Φ60 Φ100 Φ150
結構形式：徑向直接安裝式
接頭螺紋：M20x1.5
精確度等級：1.5 級2.5級
測量范圍：與一般壓力表的測量范圍相同
使用環境溫度：-25~70℃（外殼內充液）
-40~70℃（外殼內不充液）
溫度影響：不大于0.4/10℃（使用溫度偏離20±5℃）
抗工作環境振動：V·H·4級（外殼內充液）
V·H·3級（外殼內不充液）
外殼防護等級：IP64
重量：0.2kg （Y-60B-F）
0.6kg （Y-100B-F）
1.0kg （Y-150B-F）
標度范圍、精確度等級導壓系統及外殼等材質
|
零件名稱 |
材 料 牌 號 |
|
|
Y-60B |
Y-100B、Y-150B |
|
|
接頭 |
0Cr18Ni9（304） |
0Cr17Ni12Mo2（316） |
|
彈簧管 |
0Cr18Ni9Ti（321） |
0Cr17Ni12Mo2（316） |
|
外殼 |
0Cr18Ni9 |
|
|
型 號 |
標度范圍MPa（Hg~Psi） |
精度度等級 |
|
Y-60B-F |
0~0.6、1、1.6、2.5、4.6、 |
2.5 |
|
Y-100B-F |
0~0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60、 |
