上海自動化儀表四廠

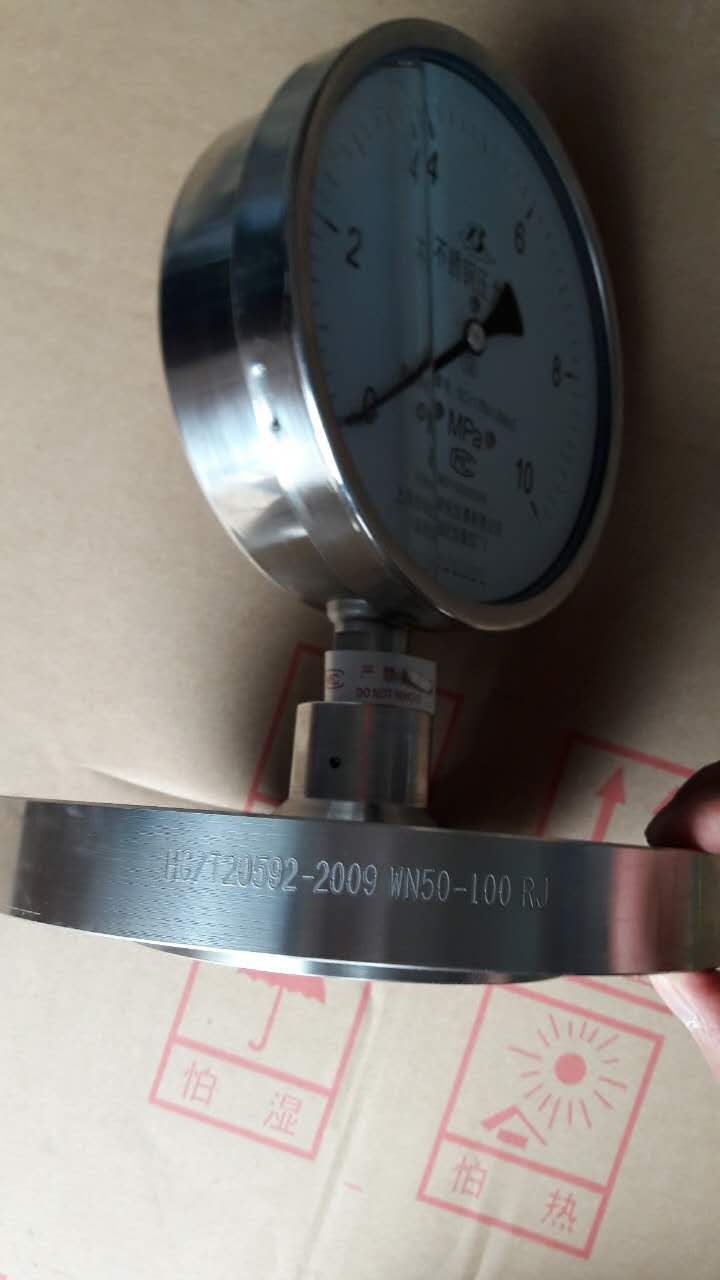

Y-60ML（MF）隔膜壓力表
Y-60ML（MF）隔膜壓力表Y-60ML（MF）廠家采用間接測量結構，適用于測量粘度大、易結晶、腐蝕性大、溫度較高的液體、氣體或顆粒狀固體介質的壓力。隔離膜片有多種材料，以適應各種不同腐蝕性介質。
Y-60ML（MF）隔膜壓力表Y-60ML（MF）廠家商品描述：
隔膜壓力表采用間接測量結構，適用于測量粘度大、易結晶、腐蝕性大、溫度較高的液體、氣體或顆粒狀固體介質的壓力。隔離膜片有多種材料，以適應各種不同腐蝕性介質。
儀表適用于化學工業、化纖、合成纖維、石油、染化、制堿等工業。
Y-60ML（MF）隔膜壓力表Y-60ML（MF）廠家技術參數：
精確度：±1.6%,±2.5%
隔膜材料：OCr18Ni12Mo2(316)，哈氏合金C(H276c)，蒙乃爾合金(Cu30Ni70)，鉭合金(Ta)，氟塑料(PTFE)
隔離器材料：耐酸不銹鋼，含鉬不銹鋼，氟塑料。
密封墊圈材料：丁晴橡膠，氟塑料。
密封液：硅油、植物油
執行標準：JB/T8624-1997
Y-60ML（MF）隔膜壓力表Y-60ML（MF）廠家結構原理：
隔膜在被測介質壓力作用下產生變形，密封液被壓，形成一個相當于P的壓力，傳導至壓力儀表，顯示被測介質壓力值。
溫度影響:
因密封液的熱膨脹及隔膜剛度與溫度有關，在使用溫度偏離20℃±5℃時，受溫度影響有一個誤差，其值為0.1%/℃。
液位差：
軟管連接的隔膜壓力表在安裝時若受壓部與壓力儀表處不同位置，其液位差將形成一個壓力差ΔP的影響，ΔP=密封液比重×液位差。
耐蝕性：
隔膜壓力表的耐蝕性能包含環境及測量介質的腐蝕特性，可按使用條件選配隔離器，隔膜，密封墊圈的材料。
隔離器型式尺寸：
螺紋接口：（ML）
|
· 測量上限MPa |
螺紋連接 |
||
|
D |
C |
M |
|
|
0.1～0.4 |
118 |
25 |
20×1.5 |
|
0.6～16 |
87 |
25 |
|
|
25～40 |
92 |
27 |
|
工型法蘭（MG）
|
· 測量上限 MPa |
管子通徑 DN |
法蘭連接 |
螺孔 L |
|||||
|
D |
K |
d |
B |
c |
f |
|||
|
0.1～1.6 |
20 |
105 |
75 |
58 |
18 |
16 |
2 |
14 |
|
25 |
115 |
85 |
68 |
25 |
16 |
2 |
14 |
|
|
2.5～4 |
20 |
105 |
75 |
58 |
18 |
16 |
2 |
14 |
|
25 |
115 |
85 |
68 |
25 |
16 |
2 |
14 |
|
敞開式突面法蘭（MF）
|
· 測量上限 MPa |
管子通徑 DN |
法蘭連接 |
螺孔L |
||||||||
|
D |
K |
d |
B |
c |
f |
||||||
|
0.16-1.6 |
32 |
140 |
100 |
78 |
31 |
16 |
2 |
18 |
|||
|
40 |
150 |
110 |
88 |
38 |
16 |
3 |
18 |
||||
|
50 |
165 |
125 |
102 |
49 |
18 |
3 |
18 |
||||
|
2.5,4.0 |
32 |
140 |
100 |
78 |
31 |
18 |
2 |
18 |
|||
|
40 |
150 |
110 |
88 |
38 |
18 |
3 |
18 |
||||
|
50 |
165 |
125 |
102 |
49 |
20 |
3 |
18 |
||||
|
6.3 |
32 |
155 |
110 |
78 |
31 |
24 |
2 |
22 |
|||
|
40 |
170 |
125 |
88 |
37 |
24 |
3 |
22 |
||||
|
50 |
180 |
135 |
102 |
47 |
26 |
3 |
22 |
||||
|
10 |
32 |
155 |
110 |
78 |
31 |
24 |
2 |
22 |
|||
|
40 |
170 |
125 |
88 |
37 |
26 |
3 |
22 |
||||
|
50 |
195 |
145 |
102 |
45 |
28 |
3 |
26 |
||||
|
· 測量上限 MPa |
管子通徑 DN |
法蘭連接 |
|||||||||
|
D |
K |
d |
L |
||||||||
|
0.16～1.6 |
20 |
90 |
65 |
48 |
11 |
||||||
|
25 |
100 |
75 |
58 |
11 |
|||||||
|
1.0～2.5 |
20 |
105 |
75 |
56 |
14 |
||||||
|
25 |
115 |
85 |
65 |
14 |
|||||||
