上海自動化儀表四廠

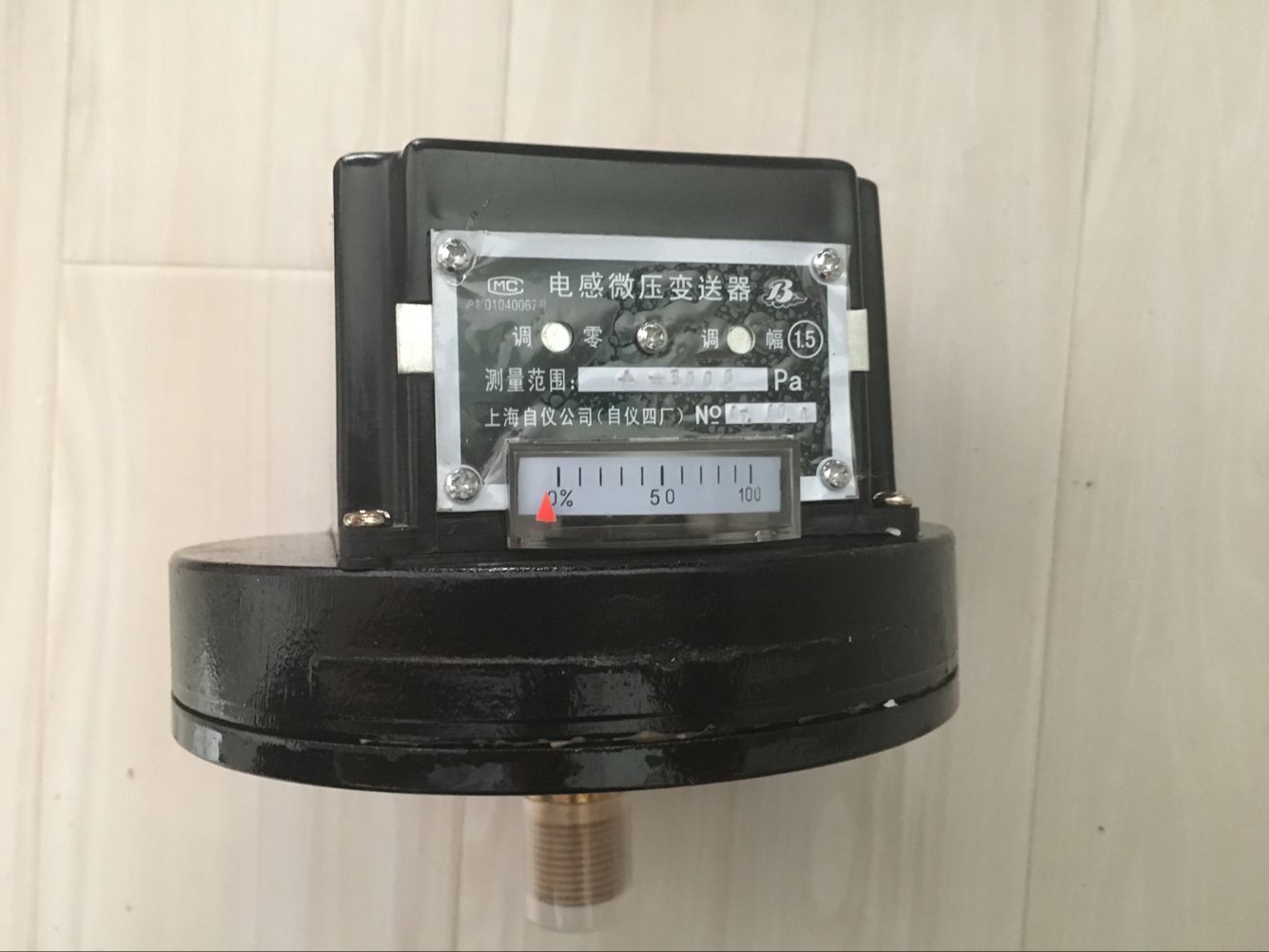

上海自動化儀表四廠YSG-2A電感壓力變送器
上海自動化儀表四廠YSG-2A電感壓力變送器主要適用于工業生產過程和測量系統中用以測量各種非結晶和非凝固性的對鋼或鐵及其合金不起腐蝕作用的流體介質的壓力或負壓。
上海自動化儀表四廠YSG-2A電感壓力變送器 概述
YSG系列變送器為電感壓力（微壓）變送器，主要適用于工業生產過程和測量系統中用以測量各種非結晶和非凝固性的對鋼或鐵及其合金不起腐蝕作用的流體介質的壓力或負壓。本儀表既能將測介質的壓力值轉換成標準直流信號，以便于較長距離傳送測量值，而最終能在中央控制室中與二次儀表進行配套，以實現生產過程的自動檢測與控制，又具有機械指針直接指示壓力值的特點，以便于現場工藝檢查與調校。
上海自動化儀表四廠YSG-2A電感壓力變送器主要技術指標
精確度等級：1.6
|
型號及名稱 |
YSG-3電感壓力變送器 |
YSG-2電感壓力變送器 |
|
工作電源 |
DC 24V |
AC 220V |
|
輸出信號 |
DC 4～20 mA |
DC 0～10 mA |
|
負載電阻 |
≤250Ω |
≤1KΩ |
|
重量 |
1.0 |
1.3 |
|
配套二次儀表 |
XTMA壓力數字顯示儀 |
XTMA壓力數字顯示儀 |
使用環境條件：-10～55℃，相對濕度不大于85%
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.75%/10℃。
|
型號 |
YSG-2.3 |
|
|
測 量 范 圍 |
0～0.06 0～0.1 0～0.16 0～0.25 0～0.4 0～0.6 0～1 0～1.6 0～2.5 0～4 0～6 0～10 0～16 0～25 0～40 0～60 |
-0.1～0
0.1～0.06 0.1～0.15 -0.1～0.3 -0.1～0.5 -0.1～0.9 -0.1～1.5 -0.1～2.4 |
|
MPa |
||
上海自動化儀表四廠YSG-2A電感壓力變送器結構原理
儀表由兩部分組成：一是機械式指針指示壓力表；另一是變換部及電子放大器。前者由測量系統傳動指示部份和外殼部份組成。儀表的外殼為防濺型結構，具有較好的密封性，故能保護內部機構免受機械損傷和污穢侵入。后者包括位移——電感變換器及電子放大器。放大器部件用室溫硫化硅橡膠浸涂表面，故具有較好的耐腐蝕及抗潮性能。
